Reflektoren
|
|

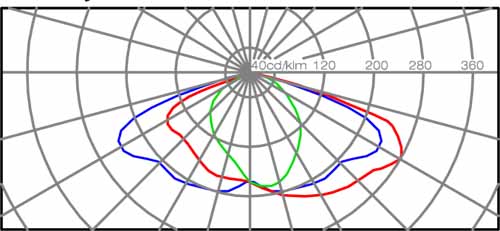

ASK, ASKT
|
|
|
|
- sphärischer Reflektor für elipsoidförmige (“ASK”) oder röhrenförmige (“ASKT”) Lampen bis 70W
- kleine Ausführung
- asymmetrisch-breitstrahlend
- für Anliegerstraßen, Parks, kleine Plätze
|
|

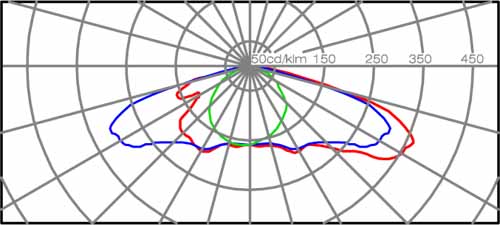

ASM, ASG
|
|
|
|
- sphärischer Reflektor für elipsoidförmige Lampen bis 400W
- mittlere- (“ASM”) und große (“ASG”) Ausführung
- asymmetrisch-breitstrahlend
- für Verkehrsstraßen und Plätze
|
|

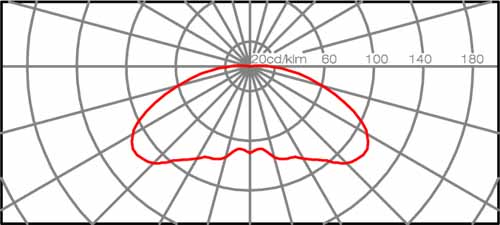

BLV
|
|
|
|
- vertikale Blende für ellipsoidförmige Lampen bis 70W
- rotationssymmetrische Lichtverteilung
- für Parks und kleine Plätze
|
|

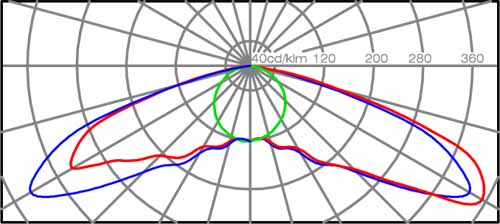

FOR
|
|
|
|
- Rinnen-Reflektor für LED-Fortimo-Module LLM1800, LLM3000 und LLM4500
- asymmetrisch-breitstrahlend
- für Anliegerstraßen, Ortsdurchfahrten
|
|

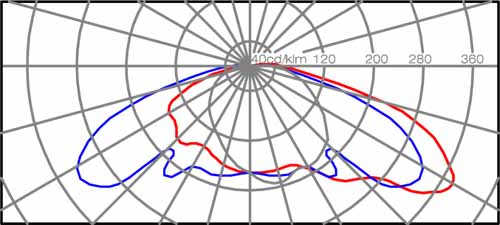

KRA
|
|
|
|
- sphärischer Reflektor für elipsoidförmige Lampen bis 70W
- Ausführung für kleine Schirmleuchten (z.B. “Kairo”)
- asymmetrisch-breitstrahlend
- für Anlieger- und Verkehrsstraßen
|
|

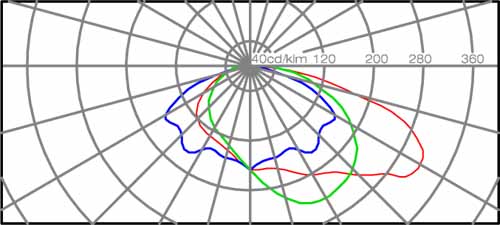

KRB
|
|
|
|
- sphärischer Reflektor für elipsoidförmige Lampen bis 70W
- Ausführung wie Typ “KRA” mit Zusatz-Reflektoren
- asymmetrisch-breitstrahlend
- für besonders breite Anlieger- und Verkehrsstraßen
|
|

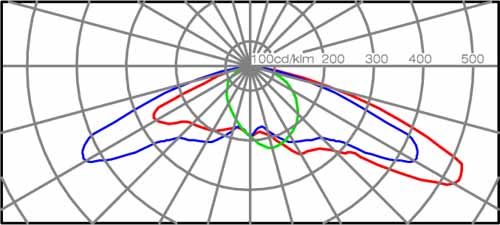

KRT
|
|
|
|
- sphärischer Reflektor für röhrenförmige Lampen bis 150W
- Ausführung für kleine Schirmleuchten (z.B. “Kairo”)
- asymmetrisch-breitstrahlend
- für Anlieger- und Verkehrsstraßen
|
|

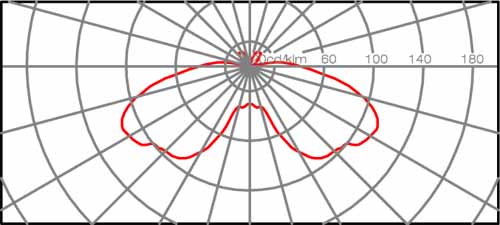

LAR, LAK
|
|
|
|
- Lamellenreflektor für ellipsoidförmige Lampen bis 70W oder Kompaktleuchtstofflampen
- Typ “LAR” rotationssymmetrisch strahlend
- Typ “LAK” mit Kopfspiegel (asymmetrisch-breitstrahlend)
- für Anliegerstraßen, Parks, kleine Plätze
|
|

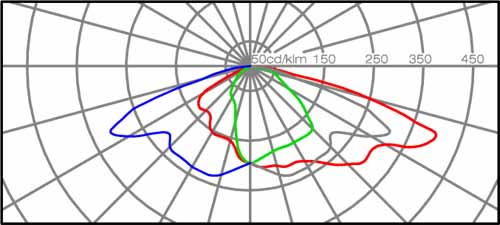

LDR5, LDR6
|
|
|
|
- asymmetrisch-breitstrahlender Reflektor für LED-Module (paarweise anzuwenden)
- Typ “LDR5” für Schirm- und Altstadtleuchten
- Typ “LDR6” für zylindrische Aufsatzleuchten
- für Anliegerstraßen, Parks, kleine Plätze
|
|

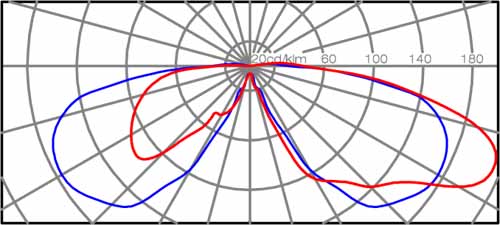

LDR7
|
|
|
|
- breitstrahlender Reflektor für 2-3 LED-Module
- Ausführung für zyl. Aufsatzleuchten oder Altstadtleuchten
- mit 2 LED: einseitige Ausstrahlung; mit 3 LED: allseitige Ausstrahlung
- für Anliegerstraßen, Altstadtbereiche, kleine Plätze
|
|

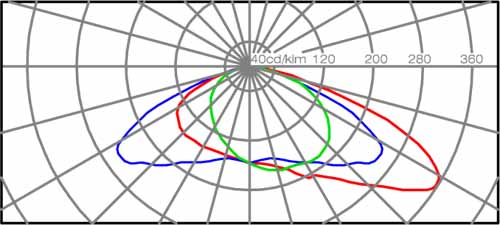

LXL
|
|
|
|
- sphärischer Reflektor für elipsoidförmige oder röhrenförmige Lampen bis 150W
- für größere Schirmleuchten (z.B. “Luxemburg”), technische Leuchten oder Kofferleuchten
- asymmetrisch-breitstrahlend
- für Verkehrsstraßen und Plätze
|
|

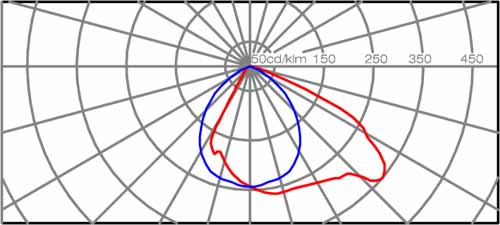

PLA
|
|
|
|
- schrägstrahlender Reflektor für röhrenförmige Lampen bis 150W
- waagerechter oder leicht geneigter Einbau
- einseitig strahlend
- für die Platzbeleuchtung vom Rand aus
|
|

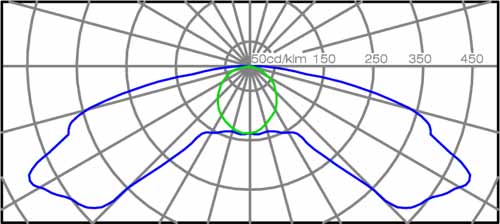

RAD
|
|
|
|
- sphärischer Reflektor für röhrenförmige Lampen bis 70W
- für Schirmleuchten oder kleine Kofferleuchten
- extrem breitstrahlend
- speziell für die Beleuchtung von Radwegen
|
|

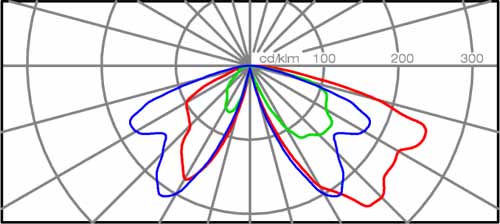

RIM
|
|
|
|
- Rinnen-Reflektor für Miniatur-Halogen-Metalldampflampen (z.B. 20W)
- asymmetrisch-breitstrahlend
- für Anliegerstraßen und Sammelstraßen
|
|

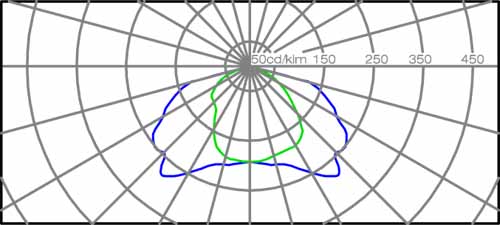

RIT
|
|
|
|
- Rinnen-Reflektor für röhrenförmige Lampen bis 150W
- symmetrisch-breitstrahlend
- für Anliegerstraßen und Sammelstraßen
|
|

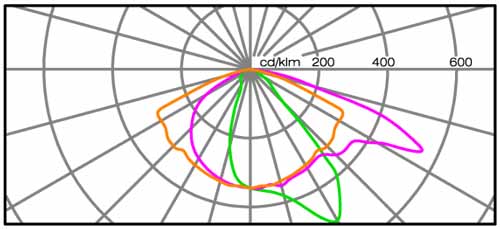

RL
|
|
|
|
- LED-Linsen-Modul 16 - 56.6W
- asymmetrisch-breitstrahlend
- für Straßen mit Beleuchtungsklassen ME und S
|
|

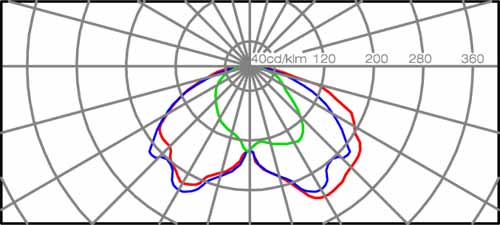

TCK, TCG
|
|
|
|
- Rinnen-Reflektor für Kompaktleuchtstofflampen
- kleine Ausf. (Typ “TCK”) und große Ausf. (Typ “TCG”)
- symmetrisch-breitstrahlend
- für Anliegerstraßen, Parks, kleine Plätze
|
|

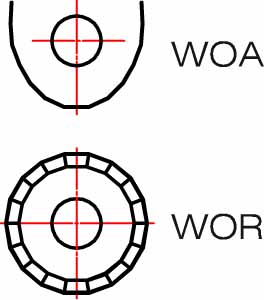

WOA, WOR
|
|
|
|
- abgekanteter Reflektor für ellipsoidförmige Lampen bis 70W
- asymmetrisch-breitstrahlend (“WOA”) oder
- rotationssymmetrisch (“WOR”)
- für Wohngebiete, Fußgängerbereiche, Parks
|
